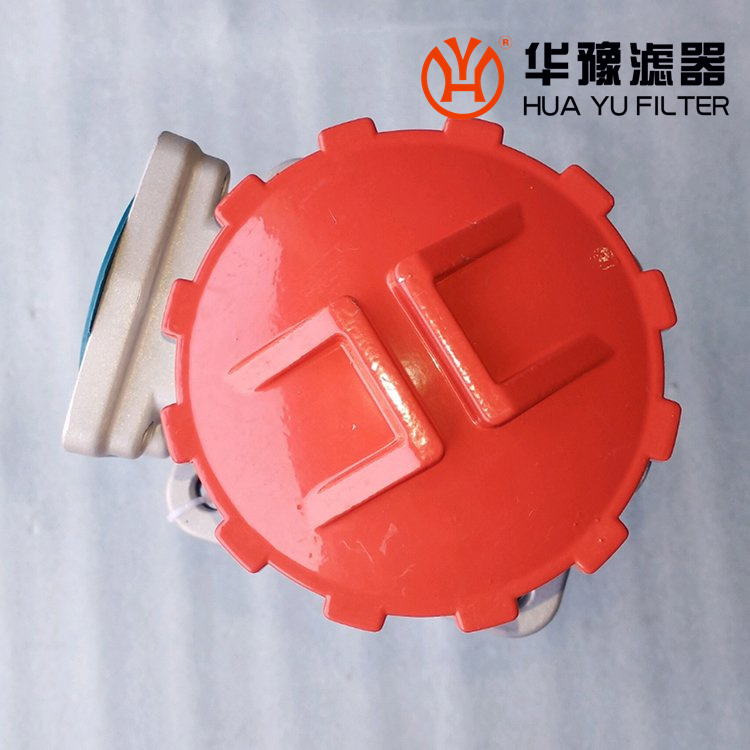

SRFA-630×10F-Y直回式雙筒回油過濾器詳細介紹

RFA系列微型直回式回油過濾器性能與特點

1. 安裝連接方便，簡化系統管路本回油過濾器可直接安裝在油箱側年，底部或上部，過濾器濾頭露在油箱外，吸油同體浸入油箱內液面以下，出油口設有管式、法蘭式連接，過濾器內設置自封閥等裝置，使管路簡化，安裝方便。

2. 本過濾器配有磁鐵，可濾除油液中1微米以上的鐵磁性顆粒。

3. 具有旁通閥：冷油起動時，因系統液溫過低，流量脈動等因素造成過濾器壓差過大主機不能工作，以及濾芯被污染物堵塞情況下，濾蓋下部并聯的旁通閥會自動開啟，（開啟壓力為0.4MPa）以保護濾芯及系統正常工作。

4. 具有止回閥:過濾器置于油箱側邊或底部，在更換濾芯時，油箱內的油液不會流出。

5. 設有液流擴散器，與筒體下部組成的液流擴散器能使回油平穩地流入油箱內，不易產生氣泡，減少重新進入的空氣，減弱已積沉污染物的騷動，且當旁通閥開啟時，能起粗過濾作用。

6. 具有目測指示和電發訊二合一發訊裝置、溢流管、積物盅； 當濾芯逐步堵塞后，可在目測表上觀察濾芯堵塞情況，同時還可接電發訊（發訊值0.35MPa）。在濾芯底部設置溢流管及積污盅，更換濾芯時可隨同一起帶出，從而避免了污染物重新掉入油箱內的現象。

7. 濾芯過濾材質采用玻璃纖維，具有過濾精度高，通油能力大，原始?jí)毫p失小，納污量大等優點，其過濾精度以可能過濾精度標定過濾比β3，β5，β10，β20≥２00,，過濾效率η≥99.5%。 評定為ISO16889-99及GB/T18853-2002。

8. 具有安裝連接及更換濾芯方便的特點：進油口為法蘭連接，對于濾頭與油箱安裝法蘭，用戶可按圖表中尺寸在油箱板上設計并加工6只法蘭螺孔即可。旋開過濾器頂蓋可更換濾芯或向油箱內加油。

直回式回油過濾器選型的一般原則
1、進出口通徑：原則上過濾器的進出口通徑不應小于相配套的泵的進口通徑，一般與進口管路口徑一致。
2、公稱壓力：按照過濾管路可能出現的高壓力確定過濾器的壓力等級。
3、孔目數的選擇：主要考慮需攔截的雜質粒徑，依據介質流程工藝要求而定。各種規格絲網可攔截的粒徑尺寸查下表“濾網規格”。
4、過濾器材質：過濾器的材質一般選擇與所連接的工藝管道材質相同，對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。
5、過濾器阻力損失計算：水用過濾器，在一般計算額定流速下，壓力損失為0.52～1.2kpa
