TF(LXZ)系列箱外自封式吸油過濾器
產品型號:1439798373
產品類別:吸油過濾器
應用范圍: 0
產品介紹
一、簡介 Introduction：
TF箱外自封式吸油過濾器安裝在油泵吸油口處，用以保護油泵及其它液壓元件，以避免吸入污染雜質，有效地控制液壓系統污染，提高液壓系統的清潔度。
本過濾器可直接安裝在油箱側邊，上部或底部，吸油筒體浸入油箱內液面以下，過濾器濾頭露在油箱外，并設有自封閥，旁通閥，濾芯污染堵塞發訊器等裝置，使更換濾芯和清洗濾芯時油箱內油液不會流出，本產品設計新穎，安裝方便，通油能力大，阻力小，清洗或更換濾芯方便等優點。
二、性能與特點 Function and Identity：
1.安裝連接方便，簡化系統管路
TF系列箱外自封式吸油過濾器（原LXZ系列）可直接安裝在油箱側邊，底部或上部，過濾器濾頭露在油箱外，吸油筒體浸入油箱內液面下，出油口設有管式，法蘭式連接，過濾器內設置自封閥等裝置，使管路省去裝截止閥等其它管件，從而使管路簡化，安裝方便。
2. 設置自封閥，使更換、清洗濾芯或維修系統非常方便：
當更換、清洗濾芯或維修系統時，只需旋開過濾器端蓋（清洗蓋），此時自封閥會自動關閉，隔絕油箱油路，使油箱內油液不會向外流出，從而使其清洗，更換濾芯或維修 系統非常方便，如頂開自封閥又可作為油箱向外放油之用。
3. 具有濾芯污染發訊器與油路旁通閥，提高了液壓系統的可靠性：
當濾芯被污染物堵塞到出油口真空度為0.018MPa時，發訊器便發出訊號，應及時更 換或清洗濾芯。若此時不能馬上停機或無人來更換濾芯時，設在濾芯上部的油路旁通閥會 自動開啟（開啟值為：真空0.02MPa），以避免油泵出現吸空故障。但此時應停機更換或 清洗濾芯，以保持液壓系統清潔度，提高液壓系統的可靠性。
四、技術參數 Technical Data：
TF箱外自封式吸油過濾器安裝在油泵吸油口處，用以保護油泵及其它液壓元件，以避免吸入污染雜質，有效地控制液壓系統污染，提高液壓系統的清潔度。
本過濾器可直接安裝在油箱側邊，上部或底部，吸油筒體浸入油箱內液面以下，過濾器濾頭露在油箱外，并設有自封閥，旁通閥，濾芯污染堵塞發訊器等裝置，使更換濾芯和清洗濾芯時油箱內油液不會流出，本產品設計新穎，安裝方便，通油能力大，阻力小，清洗或更換濾芯方便等優點。
二、性能與特點 Function and Identity：
1.安裝連接方便，簡化系統管路
TF系列箱外自封式吸油過濾器（原LXZ系列）可直接安裝在油箱側邊，底部或上部，過濾器濾頭露在油箱外，吸油筒體浸入油箱內液面下，出油口設有管式，法蘭式連接，過濾器內設置自封閥等裝置，使管路省去裝截止閥等其它管件，從而使管路簡化，安裝方便。
2. 設置自封閥，使更換、清洗濾芯或維修系統非常方便：
當更換、清洗濾芯或維修系統時，只需旋開過濾器端蓋（清洗蓋），此時自封閥會自動關閉，隔絕油箱油路，使油箱內油液不會向外流出，從而使其清洗，更換濾芯或維修 系統非常方便，如頂開自封閥又可作為油箱向外放油之用。
3. 具有濾芯污染發訊器與油路旁通閥，提高了液壓系統的可靠性：
當濾芯被污染物堵塞到出油口真空度為0.018MPa時，發訊器便發出訊號，應及時更 換或清洗濾芯。若此時不能馬上停機或無人來更換濾芯時，設在濾芯上部的油路旁通閥會 自動開啟（開啟值為：真空0.02MPa），以避免油泵出現吸空故障。但此時應停機更換或 清洗濾芯，以保持液壓系統清潔度，提高液壓系統的可靠性。

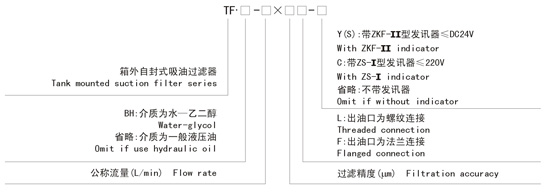

三、型號說明 Model Code：
四、技術參數 Technical Data：
|
型號 model |
公稱流量Flow(L/min) | 過濾精度Filtr.(μm) |
通徑 Dia(mm) |
原始壓力損失 Initial△P(MPa) |
發訊器裝置 Indicator |
連接方式 Connection |
重量 Weight(Kg) |
濾芯型號 Model of element |
|
| (V) | (A) | ||||||||
| TF(LXZ)-25×*L-C/Y | 25 |
80 100 180 |
15 | ＜0.01 |
12 24 36 220 |
2.5 2 1.5 0.25 |
管式 Thread |
0.4 | TFX(ZX)-25×* |
| TF(LXZ)-40×*L-C/Y | 40 | 20 | 0.45 | TFX(ZX)-40×* | |||||
| TF(LXZ)-63×*L-C/Y | 63 | 25 | 0.82 | TFX(ZX)-63×* | |||||
| TF(LXZ)-100×*L-C/Y | 100 | 32 | 0.87 | TFX(ZX)-100×* | |||||
| TF(LXZ)-160×*L-C/Y | 160 | 40 | 1.75 | TFX(ZX)-160×* | |||||
| TF(LXZ)-250×*L-C/Y | 250 | 50 |
法蘭 Flange |
2.60 | TFX(ZX)-250×* | ||||
| TF(LXZ)-400×*L-C/Y | 400 | 65 | 4.3 | TFX(ZX)-400×* | |||||
| TF(LXZ)-630×*L-C/Y | 630 | 90 | 6.2 | TFX(ZX)-630×* | |||||
| TF(LXZ)-800×*L-C/Y | 800 | 90 | 6.9 | TFX(ZX)-800×* | |||||
產品優勢
納污量大
選用優質進口濾材，單位面積過濾材料所能容納的顆粒污染的質量高，納污量大，使用壽命長。
過濾精度穩定
先進的加工工藝，減少濾材在折波加工中因機械力產生的破損，保障濾芯過濾精度穩定均一。
結構完整性高
多次通過標準ISO2942:2004試驗，濾芯不存在影響其過濾精度評定結果的結構缺陷。確保精度與實際精度水平一致。
出廠檢驗嚴格
原材料、半成品、成品完整嚴格的產品出廠檢驗流程，出廠產品實行全檢，確保產品出廠品質。
